ASPEN - I RISULTATI DELLE VERIFICHE
Quadro Completo dei Risultati di Verifica dei Metodi di Equilibrio Limite
A valle dell’analisi il software fornisce un quadro completo dei risultati di verifica dei metodi di equilibrio limite (Fellenius, Bishop, Bell, Janbu, Morgenstern-Price), i quali sono rappresentati in forma grafica e in forma tabellare. Sono disponibili diverse viste del pendio in modo da favorire gli utenti nella comprensione e verifica dei risultati.
La vista Modello riporta la sezione del pendio dopo la costruzione del modello, quindi con i profili modificati dall'applicazione di eventuali sbancamenti e rinterri e con i soli interventi effettivamente applicati.
![software aspen vista strisce software aspen vista strisce](/Uploads/Pages/Aspen/Immagini%20contenuti/software-aspen-vista-strisce.jpg)

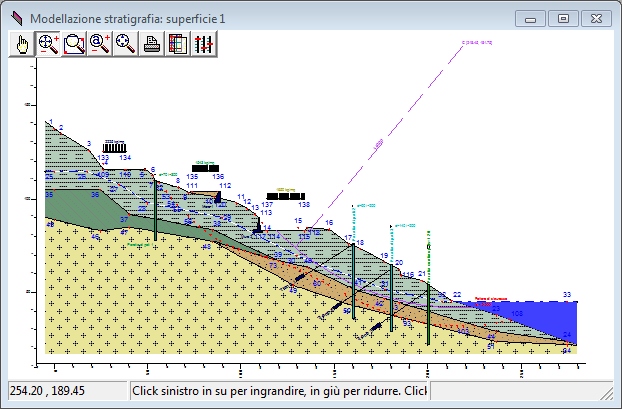

La Vista Strisce riporta la suddivisione in strisce del pendio per ogni superficie di scivolamento definita. A valle dell'analisi, sono disponibili anche i diagrammi delle tensioni mobilitate sulla superficie di scivolamento. A queste si aggiunge la Vista di ricerca automatica, che consente di avviare e seguire graficamente l'evoluzione dell'analisi automatica.

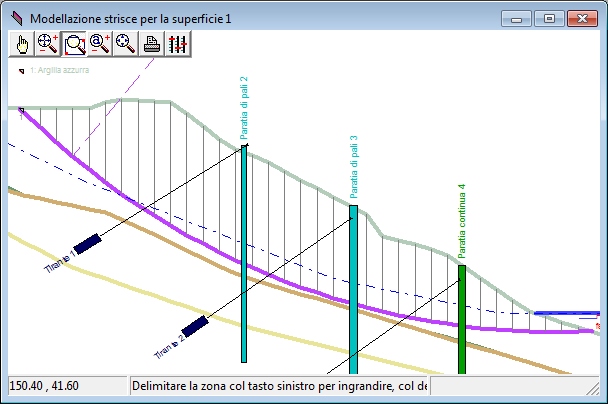

![software aspen risultati per superficie assegnata software aspen risultati per superficie assegnata](/Uploads/Pages/Aspen/Immagini%20contenuti/software-aspen-risultati-per-superficie-assegnata.jpg)

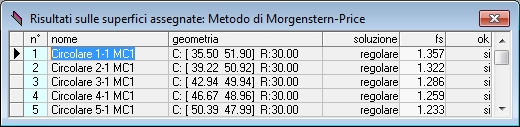

Nelle tabelle riassuntive è possibile verificare che tutte le superfici di rottura abbiano un coefficiente di sicurezza adeguato.
![software aspen sezione pendio software aspen sezione pendio](/Uploads/Pages/Aspen/Immagini%20contenuti/software-aspen-sezione-pendio.jpg)

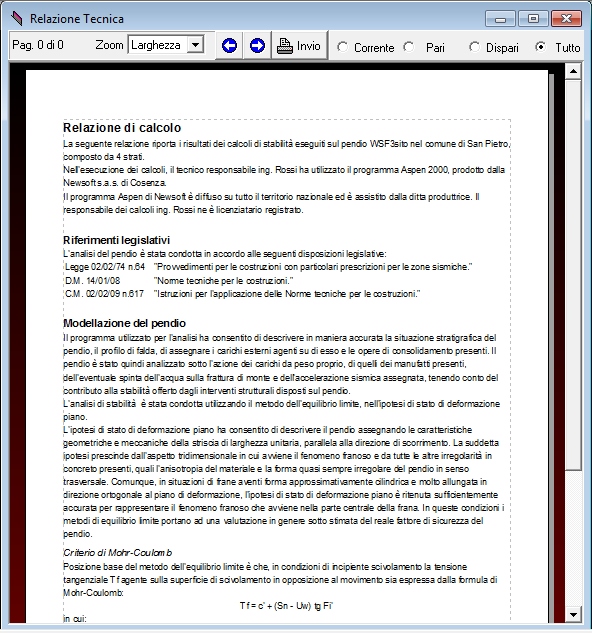

Il tabulato di calcolo contiene la relazione introduttiva, con i riferimenti legislativi e i criteri teorici di analisi, le legende esplicative e tutte le tabelle dei dati di definizione e dei risultati numerici dell'analisi.
![software aspen preview relazione tecnica software aspen preview relazione tecnica](/Uploads/Pages/Aspen/Immagini%20contenuti/software-aspen-preview-relazione-tecnica.jpg)

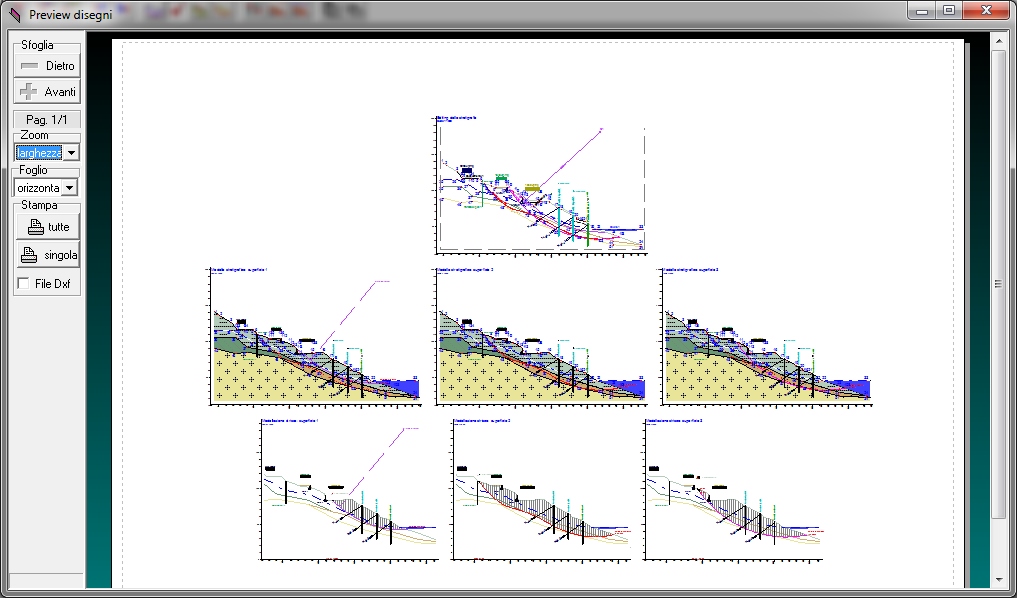

I disegni prodotti dal programma possono essere impaginati, come per il tabulato, in base ad una selezione delle tavole e delle scale assegnata dall'utente.
![software aspen preview disegni software aspen preview disegni](/Uploads/Pages/Aspen/Immagini%20contenuti/software-aspen-preview-disegni.jpg)
